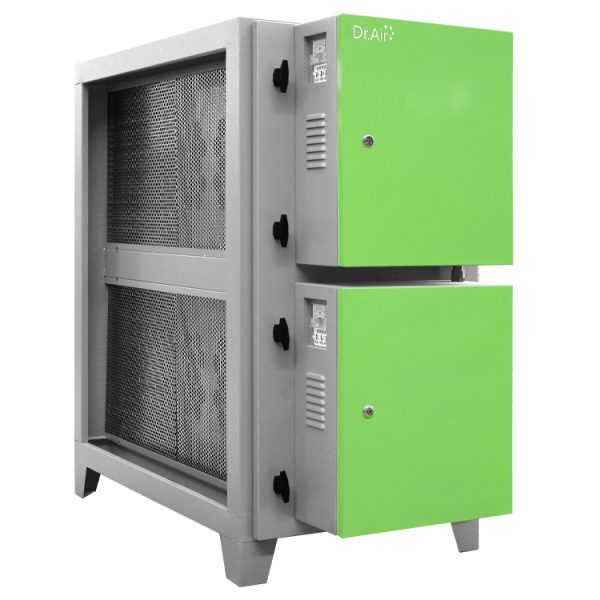

Hình ảnh 1: Máy lọc tĩnh điện Nion 16K – Phiên bản khối

Lọc tĩnh điện (Electrostatic Precipitation Filter) có tên viết tắt là ESP, là hệ thống lọc giúp loại bỏ các hạt bụi có kích thước lớn, nhỏ, khử khói bếp, khí thải công nghiệp khỏi dòng không khí chảy qua buồng lọc dựa trên nguyên lý ion hóa. Công nghệ lọc tĩnh điện được áp dụng từ năm 2000 tại các nước Châu Âu khi vấn đề ô nhiễm không khí đã lên đến mức báo động.

Sử dụng công nghệ lọc tĩnh điện (ESP) đã được ứng dụng trong nhiều lĩnh vực như sản xuất xi măng, gang thép, nhiệt điện, xử lý rác, chế biến gỗ, xử lý khói bếp ăn nhà hàng khách sạn với khả năng xử lý tới 95% màu và 70% mùi của khói thải các lò đốt rác, cao su, xưởng hóa chất. Chính vì vậy, máy lọc tĩnh điện có nhiều tên gọi khác nhau như : Bộ lọc khói lò đốt công nghiệp, Bộ lọc khói bếp công nghiệp, Thiết bị xử lý khói lò đốt rác, Thiết bị xử lý khói bếp ăn nhà hàng khách sạn.

 ỨNG DỤNG THỰC TẾ THIẾT BỊ & HỆ THỐNG MÁY LỌC TĨNH ĐIỆN

  • Lọc khói bếp ăn công nghiệp, bếp nhà hàng khách sạn, lẩu nướng BBQ.
  • Lò đốt rác thải Y tế, lò đốt rác thải sinh hoạt.
  • Máy rang hạt, máy rang cà fê.
  • Xưởng cắt CNC, máy cắt laser gây mùi khét & bụi.
  • Mọi ứng dụng lọc khói bụi khác.

 MÁY LỌC TĨNH ĐIỆN ESP PHỔ BIẾN

Máy lọc bụi tĩnh điện

Máy lọc bụi tĩnh điện Nion 8000

Liên hệ

Máy lọc bụi tĩnh điện

Máy lọc tĩnh điện Nion 42000

Liên hệ

Máy lọc bụi tĩnh điện

Máy lọc tĩnh điện Nion 16000

Liên hệ

Máy lọc bụi tĩnh điện

Máy lọc bụi tĩnh điện Nion 32000

Liên hệ

Máy lọc bụi tĩnh điện

Máy lọc bụi tĩnh điện Nion 6000

Liên hệ

Máy lọc bụi tĩnh điện

Máy lọc tĩnh điện Nion 4000

Liên hệ

 BẢNG THÔNG SỐ KỸ THUẬT TỔNG HỢP MÁY LỌC BỤI TĨNH ĐIỆN

Máy lọc tĩnh điện Nion

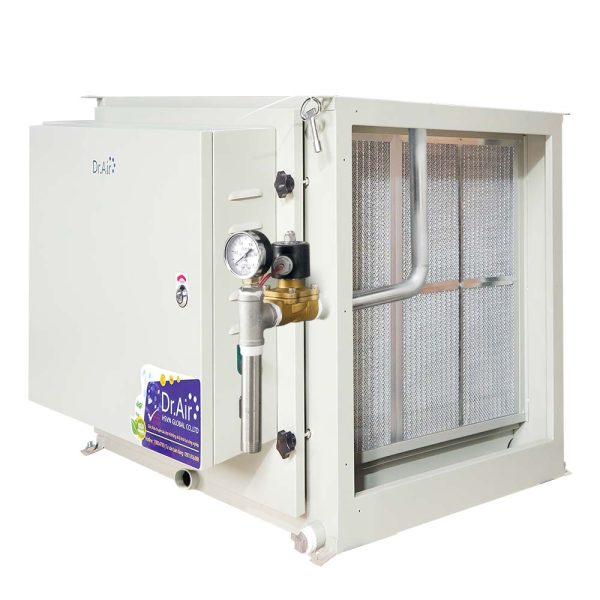

Hình ảnh 2 : Máy lọc bụi tĩnh điện Nion 4000

Hình ảnh 3 : Máy Ozone công nghiệp Nion – Chuyên gia khử mùi

MODEL

CÔNG SUẤT (m3/h)

KÍCH THƯỚC (mm)

ĐIỆN ÁP Đặt hàng
Nion 2000 2000 480*500*680 220V/50Hz/150W Liên hệ
Nion 3000 3000 480*640*680 220V/50Hz/250W Liên hệ
Nion 4000 4000 480*790*680 220V/50Hz/350W Liên hệ
Nion 6000 6000 480*1130*680 220V/50Hz/480W Liên hệ
910*640*680 Liên hệ
Nion 8000 8000 480*1240*680 220V/50Hz/580W Liên hệ
910*790*680 Liên hệ
Nion 10000 10000 1440*640*680 220V/50Hz/700W Liên hệ
Nion 12000 12000 910*1130*680 220V/50Hz/950W Liên hệ
Nion 16000 16000 910*1420*680 220V/50Hz/1150W Liên hệ
Nion 20000 20000 1440*1130*680 220V/50Hz/1450W Liên hệ
Nion 24000 24000 960*1130*1200 220V/50Hz/1900W Liên hệ
Nion 32000 32000 960*1420*1200 220V/50Hz/2300W Liên hệ
Nion 36000 36000 960*1130*1880 220V/50Hz/2900W Liên hệ
Nion 48000 48000 960*1420*1880 220V/50Hz/3450W Liên hệ

NGUYÊN LÝ HOẠT ĐỘNG CỦA HỆ THỐNG LỌC BỤI TĨNH ĐIỆN

Sơ đồ quy trình lọc tĩnh điện

Hình ảnh 4 : Sơ đồ nguyên lý hoạt động của máy lọc tính điện.

  1. Khí thải & Khói bụi tổng hợp
  2. Tấm lọc bụi 01: Giữ lại bụi kích thước lớn, dầu mỡ có trong khí thải, giảm tải hoạt động toàn bộ hệ thống.
  3. Vùng điện trường : Hạt bụi & khói khi đi qua điện trường mạnh sẽ bị ion hoá thành các phân tử ion mang điện tích dương.
  4. Tấm điện cực : Hạt bụi & khói khi bị ion hóa bị hút về điện tực âm và bám vào điện cực đó.
  5. Tấm lọc bụi 02 : Loại bỏ & giữ lại hạt bụi nếu có.
  6. Không khí sạch đã được xử lý được đưa ra môi trường.

Sơ đồ máy lọc tĩnh điện Nion 16000

Hình ảnh 5 : Sơ đồ máy lọc tĩnh điện Nion 16000

 CƠ CHẾ HOẠT ĐỘNG HỆ THỐNG LỌC BỤI TĨNH ĐIỆN

Phương pháp lọc tĩnh điện hoạt động theo cơ chế ion hóa phân tử khí, bụi & lực hút giữa các điện tích trái dấu.

Theo hình ảnh trên, khói bụi được đưa vào vùng có trường điện lớn (3) tạo ra bởi điện cao áp một chiều cỡ từ 10kV đến 20kV (thông thường khoảng 12KV), tại đây, một số lượng lớn các electron tự do và ion dương, ion âm gắn liền với các hạt bụi, khói có trong khí thải khiến chúng bị nhiễm điện. Khói bụi tiếp tục đi vào môi trường điện trường (4) và bị giữ lại tại thành điện cực không thể thoát ra ngoài môi trường. Điện trường cao áp của buồng lọc được điều khiển tăng giảm linh hoạt đảm bảo điện áp đạt tối đa và giảm thiểu hiện tượng phóng điện trong buồng lọc.

Để tăng hiệu quả & bảo vệ bộ lọc tốt hơn, máy công nghệ lọc tĩnh điện Nion trang bị thêm 2 màng lọc (vị trí 2 & vị trí 3) được thiết kế đặc biệt giữ lại một phần lượng bụi có kích thước lớn, dầu mỡ có trong khí thải nhà bếp.

 SƠ ĐỒ & MÔ HÌNH VỊ TRÍ LẮP ĐẶT MÁY LỌC TĨNH ĐIỆN & HỆ THỐNG XỬ LÝ KHÍ THẢI

Hình ảnh 6 : Hệ thống khử cả mùi & khói nhiệt độ cao.

Hình ảnh 6 mô phỏng một hệ thống xử lý khí thải công nghiệp đầy đủ nhất, xử lý theo nội dung yêu cầu dưới đây :

  • Xử lý khói có nhiệt độ cao hút trực tiếp từ bếp.
  • Không khí nhiều bụi.
  • Xử lý triệt để mùi và khói trước khi hút ra môi trường.

Để xử lý dự án yêu cầu lắp đặt 3 cụm xử lý bao gồm :

  • Tháp làm mát & lọc bụi (Tháp phun sương) : Tác dụng hạ nhiệt độ dòng không khí xuống dưới 40 độ C & giữ lượng bụi cabon, bụi cát tổng hợp,.. có trong không khí.
  • Máy lọc tĩnh điện : Lọc bụi, khói & mùi theo công nghệ lọc tĩnh điện. Giai đoạn này máy có thể xử lý tới 95% lượng khói bụi.
  • Máy Ozone công nghiệp : Sử dụng công nghệ Ozone khử mùi là phương pháp tối ưu nên kèm theo đối với những dự án có nồng độ mùi phát sinh nhiều, nồng nặc. Ozone có đặc tính Oxy hóa khử mạnh hơn cả Clo, nhạy cảm với mùi & chất hữu cơ dư thừa có trong khí do có 2 cơ chế khử trực tiếp O3 và khử gián tiếp thông qua gốc tự do OH. Để máy ozone công nghiệp Nion hoạt động tốt hơn, máy có thể đi kèm một máy tạo Oxy giúp tạo Ozone tinh khiết hoặc hệ thống làm mát bằng nước tiêu chuẩn Nhật Bản.

MÔ HÌNH LẮP ĐẶT MÁY LỌC TĨNH ĐIỆN THÔNG THƯỜNG.

Mô hình lắp máy lọc công nghệ lọc tĩnh điện thông thường

Hệ xử lý khí thải & khói bụi hình (Hình 7) bao gồm máy lọc tĩnh điện công suất xử lý 4000m3 khí thải công nghiệp trong một giờ. Mô hình này có thể áp dụng cho nhu cầu xử lý khí thải thông thường, dầu mỡ, quán ăn hoặc nhà hàng nhỏ và vừa.

MÔ HÌNH LẮP ĐẶT MÁY LỌC TĨNH ĐIỆN KẾT HỢP KHỬ MÙI CÔNG NGHỆ OZONE.

Sơ đồ mô hình (Hình 8) là kết hợp giữa công nghệ khử mùi bằng Ozone công nghiệp 30gam O3/h (có kèm máy tạo Oxy) & hệ thống lọc khí bụi bằng công nghệ tĩnh Điện công suất 4000m3/h. Mô hình có thể áp dụng cho dự án, khu vực nồng độ mùi nồng nặc.

MÔ HÌNH LẮP ĐẶT MÁY LỌC BỤI TĨNH ĐIỆN NGOÀI TRỜI.

Hình 6 : Mô hình lắp đặt máy lọc tĩnh điện xử lý khói nhà hàng trên trần nhà

Mô hình (Hình 9) là dạng biến thể của mô hình được trình bày tại hình 7, bao gồm 1 máy lọc tĩnh điện công nghệ 4000m3/h.

MÔ HÌNH LẮP ĐẶT MÁY LỌC TĨNH ĐIỆN TRẦN TREO LỬNG.

Mô hình lắp đặt máy lọc tĩnh điện xử lý khói bếp nhà hàng.

Tương tự như mô hình (Hình 9), ở dạng mô hình (Hình 10) cũng là dạng biến thể của mô hình được trình bày tại hình 7, bao gồm 1 máy lọc tĩnh điện công nghệ 4000m3/h nhưng được lắp đặt ngay trong khu vực bếp của nhà hàng, khách sạn.
